平面抛光机
电气系统选用台达产变频器、施耐德低压电器件,抛光轮升降采用数显控制,抛光和工作台移动速度实现无级调速,可获得理想的表面效果。
全国热线

400-1088-778 / 0757-85588578

JYFP6500型平面抛光机

电气系统选用台达产变频器、施耐德低压电器件,抛光轮升降采用数显控制,抛光和工作台移动速度实现无级调速,可获得理想的表面效果。

工作原理:

由两组高速旋转的布轮或尼龙轮在型材表面成微磨削加工,从而得 到镜面或锻面(拉丝)状态的表面。在抛光过程中,在布轮上涂上 抛光剂(一般选用抛光蜡)。

主要技术参数

型号
JYFP6500
工作台面尺寸 (宽×高)
6500 × 700 mm
适用抛光轮
16″ (Φ400mm)
最大可抛光型材尺寸
6000×650 mm
最大可抛光型材高度
250 mm
抛光轮升降速度
6 mm/s
气源气压
0.6 MPa
工作台移动速度
5 ~ 22 m/min (变频调速)
主轴转速
1470 rpm (变频调速)
除尘装置
风机 C6-46-3A-3kW
随机配件
配抛光布轮 1 套,附件 1 套
总功率:42.6 kW
抛光轮电机:18. 5kW×2
行走电机:0.75 kW×2
升降电机:1.1 kW
除尘风机:3 kW
电压
380 V
主机外形尺寸 (长×宽×高)
2070 × 2200 × 1500 mm
设备重量
12000 kg Approx.

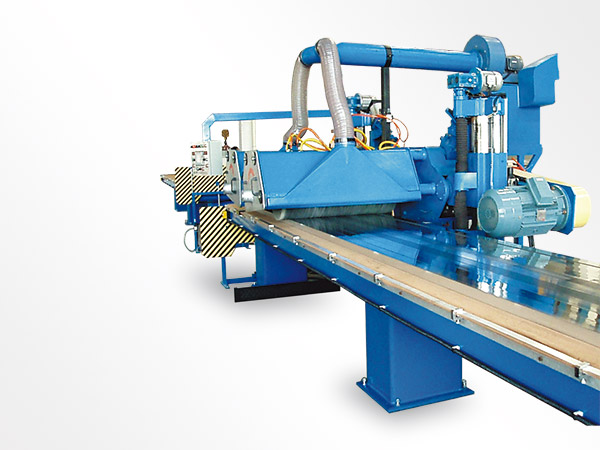

JYFP7000 型平面抛光机

JYFP7000 型平面抛光机主电机选用 ABB 公司产品,台达产变频器,三菱 PLC 和控制模 块,EV 人机界面(触摸屏),研磨液喷淋系统选用 HDP-II 德国 Widoberg 公司产品。

工作原理:

设备由两组高速旋转的布轮或尼龙轮组成,型材表面与抛光轮间有 抛光剂(液态或固态)磨料,可以得到镜面或锻面(拉丝)状态的表面。 采用特殊设计,大平面抛光的横向移动,能显著提高表面抛光质量。

主要技术参数

型号
JYFP7000
工作台面尺寸 (宽×高)
7000 × 1000 mm
工作台数量
2 个(可选用一个工作台)
适用抛光轮
16″~ 20″
(Φ400mm ~ Φ500mm)
主轴转速
1000 rpm(变频调速)
抛光轮横向移动
20 mm
抛光轮升降行程
250 mm
抛光轮升降速度
2 mm/s
工作小车移动速度
5 ~ 9 m/min(变频调速)
喷研磨液容量
0.2 ~ 0.3 cm³/ 支 共 4 支 (可调)
除尘装置
风机 C6-48-4A-5.5kW
随机配件
配抛光布轮 1 套,附件 1 套
总功率
抛光轮电机:22 kW×2
移动电机:1.5 kW
升降电机:0.55 kW×2
横移电机:0.55 kW×2
除尘风机:5.5 kW
电压
380 V
主机外形尺寸 (长×宽×高)
3500 × 2400 × 2000 mm
设备重量
15000 kg Approx.

注 : 可根据客户提供参数定制。本参数为常规配置,设备实际参数均以出厂为准,如用户有特殊要求请在订购合同中注明。
